Betriebsanleitung modulare PROOFLOAD®-Stahlprüfgewichte (SPG)

Originalbetriebsanleitung

Englische Übersetzung kann hier eingesehen werden / English translation can be viewed here:

Dokumentenverweis

© 2026 PROOFLOAD® Services GmbH. Alle Rechte vorbehalten. Die in diesem Dokument enthaltenen Informationen dürfen nur für den Zweck verwendet werden, für den sie von PROOFLOAD® Services GmbH bereitgestellt werden, und dürfen ohne die ausdrückliche Genehmigung von PROOFLOAD® Services GmbH weder ganz noch teilweise an Dritte weitergegeben werden.

Alle verwendeten Warenzeichen werden hiermit anerkannt.

Gesundheits- und Arbeitsschutz

Alle relevanten örtlichen Gesundheits- und Sicherheitsstandards gelten für alle Personen, die an der Bedienung der hier beschriebenen Geräte beteiligt sind. Die örtlichen Sicherheitsbeauftragten sind zu konsultieren, bevor eine Aufgabe ausgeführt wird.

In Deutschland schreibt die Betriebssicherheitsverordnung (BetrSichV) vor, dass alle Mitarbeiter, die an der Verwendung, Installation, Wartung oder Reparatur solcher Geräte beteiligt sind, über mögliche Gefahren und die angegebenen Vorsichtsmaßnahmen informiert sein müssen. Dieses Personal muss für die Ausführung der auszuführenden Aufgaben qualifiziert und kompetent sein.

Die Betriebssicherheitsverordnung (BetrSichV) kann hier eingesehen werden.

Haftung und Gewährleistung

Sofern nicht durch den Vertrag geändert, werden alle Geräte gemäß den Standardverkaufs-/Mietbedingungen von PROOFLOAD® Services GmbH verkauft bzw. vermietet, welche auf unserer Website zu finden sind.

Kontakt

Dieses Handbuch soll die Anforderungen des verantwortlichen Personals erfüllen, das mit der Bedienung der beschriebenen Geräte befasst ist. Für weitere Informationen oder Unterstützung wenden Sie sich bitte an PROOFLOAD® Services GmbH.

Übersicht

Die in diesem Handbuch beschriebenen modularen Stahlprüfgewichte dürfen nur in Bereichen verwendet werden, die dem sicheren Betrieb nicht entgegenstehen. Es können einzelne Stahlprüfgewichte als Prüflast bis zu 1100kg genutzt oder mehrere Stahlprüfgewichte zu einer größeren Prüflast zusammengestellt werden. Als Anschlagmittel werden Rundschlingen oder Hebebänder mit entsprechender Tragfähigkeit verwendet.

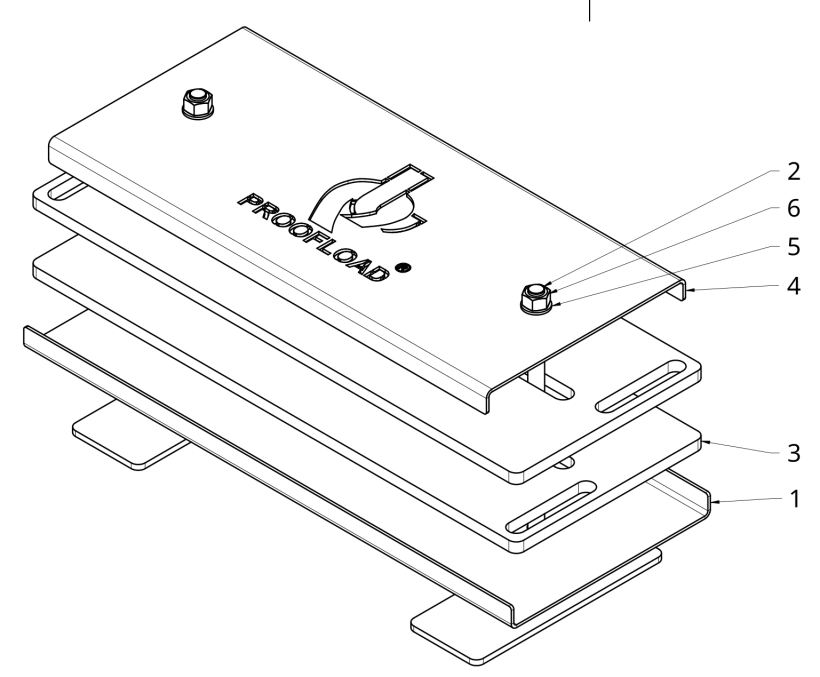

Beschreibung modulares Stahlprüfgewicht

Jedes modulare Stahlprüfgewicht besteht mindestens aus folgenden Teilen:

Grundplatte mit Füßen (Pos. 1) zum Unterfahren mit Flurförderzeugen und integrierten Gewinden zur Aufnahme der Mutterplatten für die Gewindestangen
Gewichtsplatten (Pos. 3) (für die Gewichtskonfiguration in verschiedenen Stärken – 5mm, 10mm und 20mm)
Kopfplatte (Pos. 4)
2 Stück Gewindestange (Pos. 2) mit Mutter (Pos. 6) und Unterlegscheibe (Pos. 5)
2 Stück Mutterplatten (zum Einlegen in den Fuß der Grundplatte)

Grund- und Kopfplatte dienen der sicheren Anwendung von textilen Anschlagmitteln und weisen einen ausgeprägten Radius für den Umlauf dieser Anschlagmittel auf, der nicht als "scharfe Kante" gilt. Von Konfigurationen ohne beide Platten raten wir ausdrücklich ab.

Einsatzgebiete als Prüflast für:

Krane, Lastaufnahmemittel & Hebezeuge
Fahrstühle
Flurförderzeuge
Hubarbeitsbühnen
Rampen

Versionen

Im Laufe der Zeit sind Verbesserungen in die Konstruktion der Stahlprüfgewichte eingeflossen. So befinden sich zurzeit zwei Versionen in der Vermietung, die kompatibel zueinander sind. Beim Verkauf wird seit Juli 2019 nur noch die aktuelle zweite Version dem Kunden übergeben.

Version 2 (V. 2) – Juli 2019 – Roter Grundieranstrich – Grundmaße 980mm x 400mm

Grundplatte – 30,00kg
Kopfplatte – 15,60kg
Kopfplatte mit PROOFLOAD-Logo – 15,50kg
Stahlplatte - Stärke 5mm, Größe 980mm x 380mm - 13,75kg
Stahlplatte – Stärke 8mm, Größe 980mm x 380mm - 22,75kg
Stahlplatte – Stärke 10mm, Größe 980mm x 380mm - 27,70kg
Stahlplatte – Stärke 20mm, Größe 980mm x 380mm - 56,10kg
2 Sets – Mutter, U-Scheibe und Einschraubplatte mit Gewindestange (Länge der Gewindestange variiert je nach Aufbau – Gewicht variabel)

Version 1 (V.1) – bis 2019 – grauer Grundieranstrich – Grundmaße 1000mm x 400mm

Grundplatte - 25,50kg
Kopfplatte - 16,30kg
Kopfplatte mit PROOFLOAD-Logo - 15,50kg
Stahlplatte - Stärke 5mm, Größe 980mm x 380mm - 14,20kg
Stahlplatte - Stärke 10mm, Größe 980mm x 380mm - 28,30kg
Stahlplatte - Stärke 20mm, Größe 980mm x 380mm - 56,25kg
2 Sets – Mutter, U-Scheibe und Einschraubplatte mit Gewindestange (Länge der Gewindestange variiert je nach Aufbau – Gewicht variabel)

Korrosionsschutz

Da es sich um Prüfgewichte handelt ist grundsätzliche kein Korrosionsschutz angedacht. Es werden alle Stahlprüfgewichte mit einem Grundieranstrich ausgeliefert, welcher regelmäßig kontrolliert und bei Bedarf ausgebessert wird. Bei Stahlprüfgewichten zum Kauf wird auf explizite Anfrage gern Korrosionsschutz, in Form von Lackieren oder Verzinken, mit angeboten.
